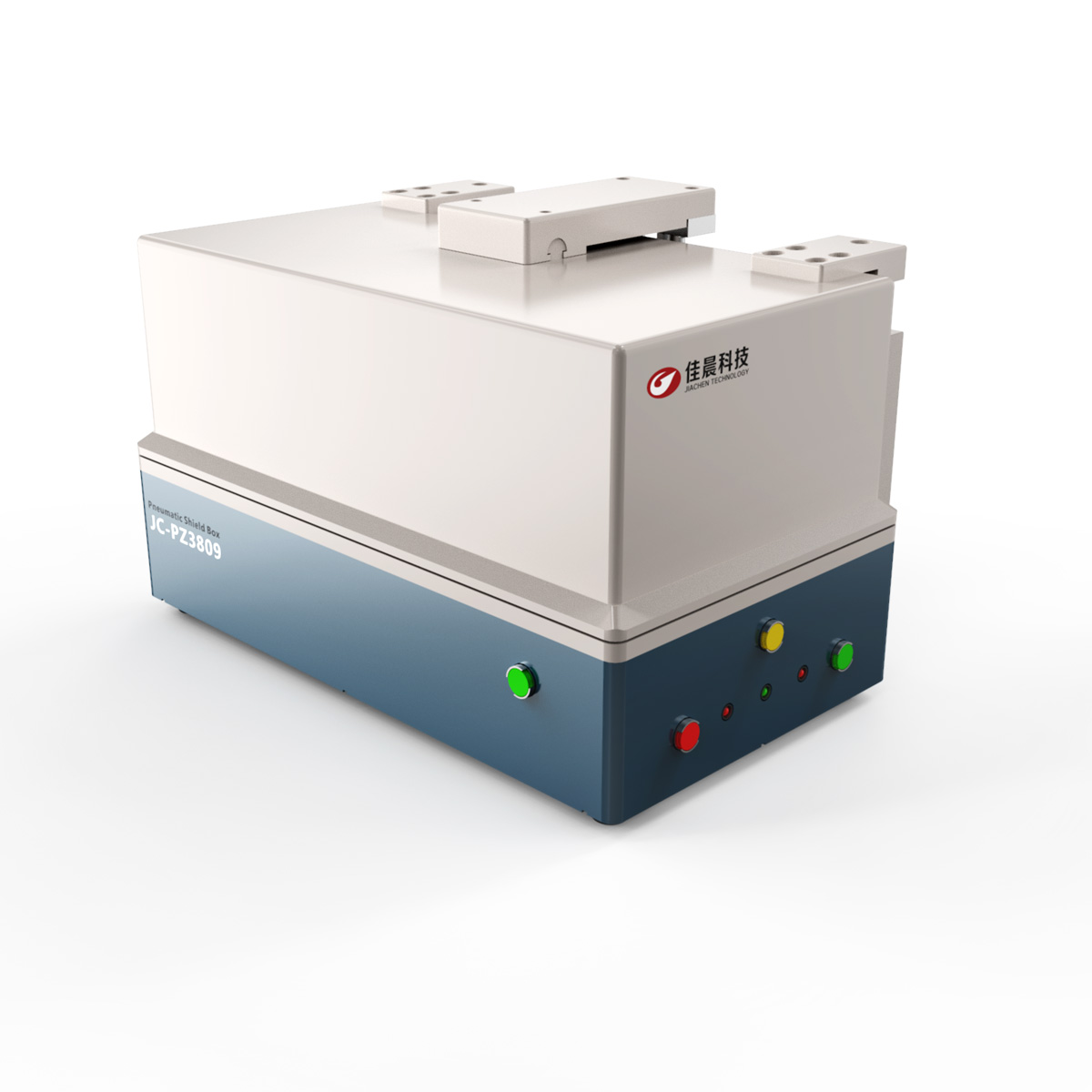

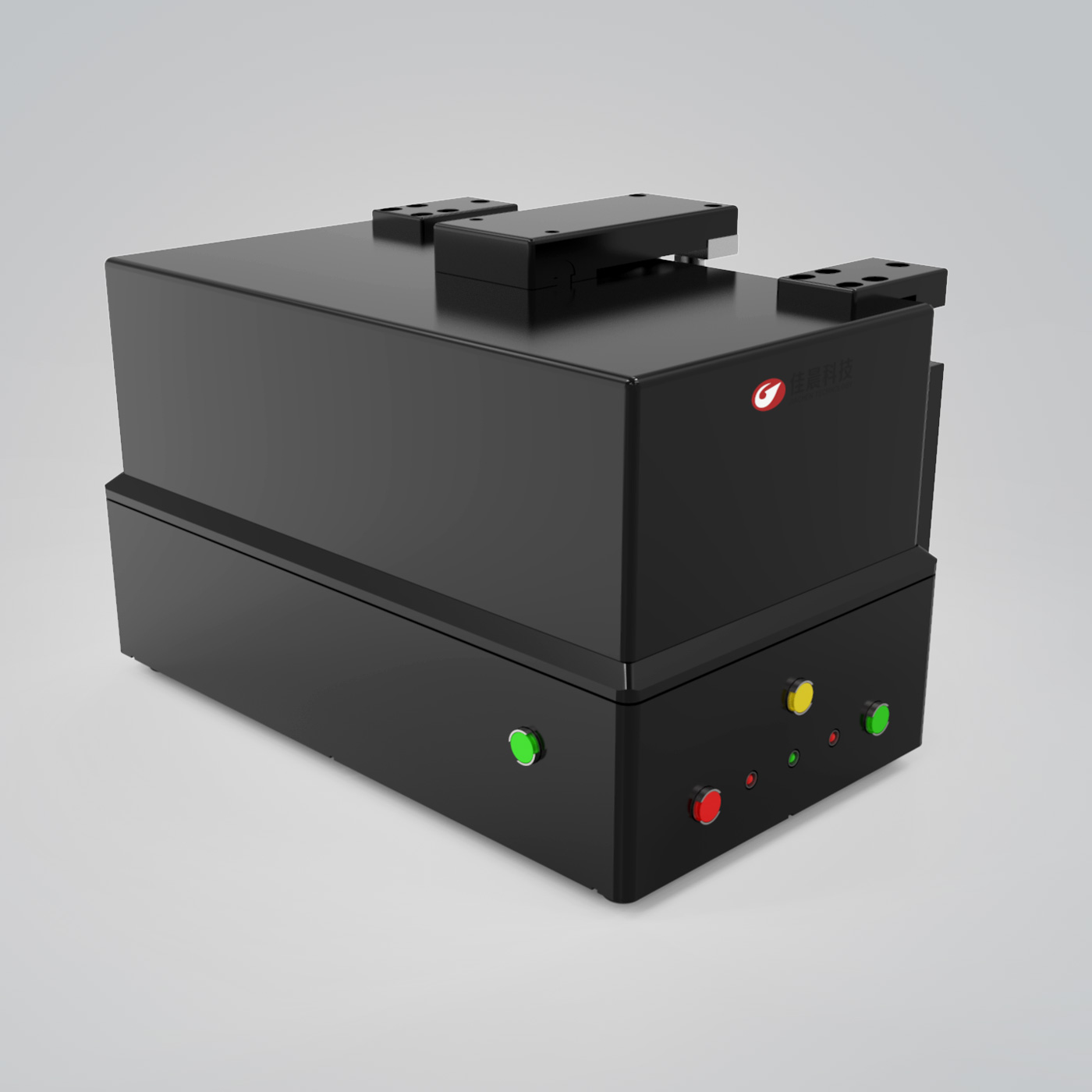

JC-PZ3809垂直式屏蔽箱产品介绍

Shield Box

屏蔽箱是利用导电或者导磁材料制成的各种形状的屏蔽体，将电磁能力限制在一定空间范围内，用于抑制辐射干扰的金属体。并对传导和辐射进行处理，以实现给被测无线通讯设备提供无干扰的测试环境的设备。

JC-PZ3809垂直式自动屏蔽箱工作原理

全自动屏蔽箱是利用导电或者导磁材料制成的，主要适用于无线通讯产品测试，如：手机、无线网卡、无线数据卡、无线路由器、WIFI等相关产品测试。特点： 一 是限制设备内部的辐射电磁能越出某一区域，即吸收内部干扰信号； 二 是防止外部的辐射电磁能进入某一区域，即屏蔽外部干扰信号。

JC-PZ3809垂直式屏蔽箱主要功能及适用范围

无线通讯测试
EMI测试、
EMS测试
耦合测试（耦合天线另配）
RF功能测试

JC-PZ3809垂直式屏蔽箱性能指标参数

屏蔽箱材质：铸造
外观颜色：咖啡色
工作行程：150mm
通信端口：RS232(DB9)
工作频率：800M-6GHz
屏蔽效果：箱体 800M-6GHz≥70dB
屏蔽效果：接口 800M-6GHz≥60dB
工作尺寸：(L ) 200x（W）390x（H）120mm±5mm
箱体尺寸：(L）250x（W）440x（H）145mm±5mm
外观尺寸：(L）290x（W）460x（H）290mm±5mm

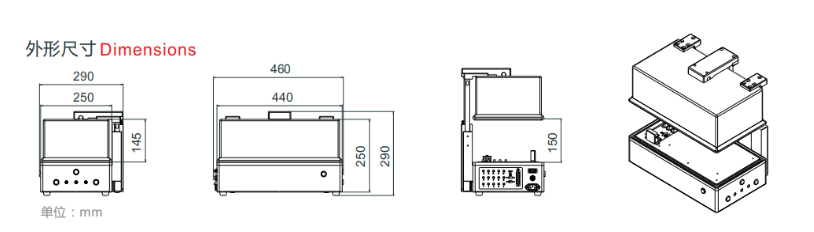

JC-PZ3809垂直式自动屏蔽箱外形尺寸

JC-PZ3809垂直式自动屏蔽箱外形尺寸
